一. 工作原理：

     XSG系列旋轉閃蒸干燥機是總結了流化床、熱破碎、旋流和分級技術的基礎上開發、設計的一種熱效率高、適應范圍廣的新型干燥設備。經加熱（或除濕）的空氣以適宜的噴動速度從干燥機底部進入攪拌破碎干燥室，對物料產生強烈的剪切、吹浮、旋轉作用，于是物料受到離心、剪切、碰撞、摩擦而被微?；纬奢^大的比表面積，強化了傳質傳熱。在干燥室底部，較大較濕的顆粒團在攪拌器的作用下被機械破碎，濕含量較低、顆粒度較小的顆粒被旋轉氣流夾帶上升，在上升過程中進一步干燥，并被分級。

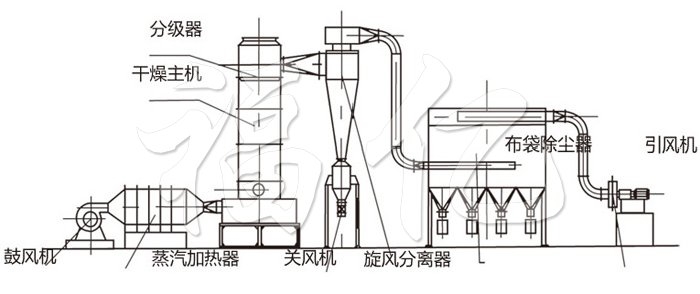

二. 工藝流程圖：

三. 動態示意圖

四. 特 點：

▲干燥粘性物：
   干燥器內錐體結構、氣流對壁的沖刷和攪拌器的結構，決定了能處理一定粘性的物料。
▲干燥熱敏性物料：
   由于干燥時間短，物料與熱空氣相對速度大且^熱空氣不與已干物料直接接觸，故適用處理熱敏性物料。
▲干燥強度高：
   由于干燥過程中物料受到破碎、沖刷、碰撞，表面積增大，強化了干燥；同時由于^熱空氣不直接接觸已干物料，可以使進風溫度高于物料熔點，因此該設備干燥強度高。
▲有效控制終水份和細度：
   通過干燥塔內設置內置物（旋流片、陶析環或分級器），并與進出風溫度的統一協調，對終水份和成品細度加以有效控制。
▲環保達標：
   系統在微負壓下操作，消除操作環境污染，并根據不同物料采用不同的除塵方式和除塵材質（脈沖袋式除塵器、水浴除塵器、文丘里濕式除塵器等）。
▲勞動強度低：
   根據不同的物料，加料器和出料器采取不同的形式，以達到自動、聯續加料和順暢出料的目的。
▲^佳功率匹配：
   根據不同的物料性質（密度、堆密度、粘度、細度、初水份、終水份、休止角等），鼓風機、引風機、攪拌器、加料器等配備^佳功率。

五. 系統選擇：

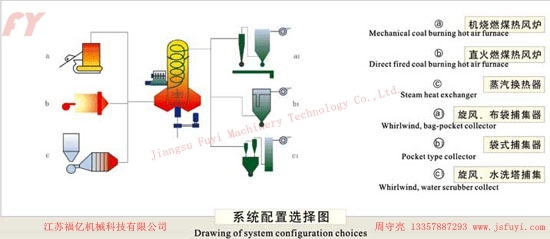

       根據干燥物料的物性，主要考慮干燥產品水份、熱敏性、選擇干燥配套方式、多數產品選擇閃蒸干燥基本配置方式能滿足生產工藝要求，配套方式可參考系統配置選擇圖。

加熱方式與配置 加熱器是為閃蒸干燥輸送熱源設備，對空氣的加熱方式可采用蒸汽換熱或蒸汽電加熱、熱風爐 間接加熱、燃氣直接加熱、采用燃煤、油、氣等為加熱燃料，輸入熱風溫度可在100- 600℃。
送料器 送料器是各種濕度級粘度的物料連續不斷地送入干燥機內，依據不同物性設計送料機的結構，送料 方式分為單、雙螺旋，有軸無軸螺旋和多軸螺旋等，為防止送料倉膨料，增加壓下裝置，在輸送液態 物料時，用特殊送料方式進行輸送。
干燥主機（干燥室） 干燥主機呈圓形結構，干燥室中設定打散葉片、干燥室底部設有環隙，干燥室底部形狀、環隙等因 素隨干燥物料的改變進行調整，干燥室直徑尺寸從250-2750mm變化，干燥室溫度可高達600℃。
物料搜集器 由干燥室干燥后的物料進入搜集器搜集，干燥后粉體的比重、粒度、粘附性對搜集器的選擇配置 有密切關系，搜集器的選擇常用a1 b1 形式，材質要從物料防腐、耐熱等方面選擇。 在干燥工藝中有特殊物性和特種工藝要求的物料干燥，如惰性氣體保護、熱敏性、抗靜電性、都應采 用不同的符合工藝的系統配置方式。

六. 技術參數：

七. 干燥物料舉例：

八. 顆粒物料干燥過程的機理：
      顆粒物料進入干燥機后，熱氣流首先將熱量傳給顆粒表面，水分立即蒸發，并向外界擴散。表面水分的蒸發，引起顆粒表面和內部的水分差，水分將從顆粒內部不斷地擴散到表面，再由表面向外界蒸發，此過程循環往復，^后達到整個顆粒的干燥。
       升速干燥階段：顆粒置于溫度較高而相對濕度小于100％的傳熱介質中，在較短時間內，表面被加熱到干燥介質濕球溫度，水分蒸發的速度增長很快，顆粒吸收的熱量和蒸發水分耗去的熱量相等，達到平衡。此階段時間很短，排出水量不大，之后進入等速階段。
       等速干燥階段：在此階段，顆粒表面蒸發的水分，由其內部向表面源源不斷地補充，因而顆粒表面總是保持潤濕狀態。此時干燥速度保持不變，顆粒表面溫度亦保持不變。該階段水分的蒸發，理論上可按外擴散（蒸發）公式及傳熱公式計算干燥速度：
        I外 ＝ M /（t·F）＝ a〔η（t濕球－t表）〕kg/m2h
        由上式可看出，蒸發速度（干燥速度）與顆粒表面和周圍介質水蒸氣濃度及溫度差有關。其差愈大，干燥速度也愈大。另外，干燥速度還與顆粒表面的空氣速度有關。顆粒表面總有一層不易流動的空氣膜，它的厚度減小有利于水份蒸發和熱交換。因而增大顆粒表面氣流的速度，使空氣膜減薄，可顯著提高干燥速度。 <
       降速干燥階段：此階段蒸發速度和熱量的消耗大為降低，顆粒表面溫度高于介質的濕球溫度并逐漸升高，與載熱體之間溫差減小，直至接近或相同。
      平衡階段：此時顆粒表面水分吸濕和蒸發達到平衡，干燥速度為零。
       顆粒中的水分亦即干燥^終水分，通常不應低于儲存時的平衡水分。旋轉閃蒸干燥機由于干燥后物料粒度顆粒粒度很小，物料在干燥筒內停留時間極短，通常在1～3s。因此，顆粒的干燥處于等速干燥階段，其表面的溫度就是干燥介質的濕球溫度。采用旋轉閃蒸干燥設備，物料的粒度均勻，表面無開裂、變形和過熱，有利于保證產品質量。

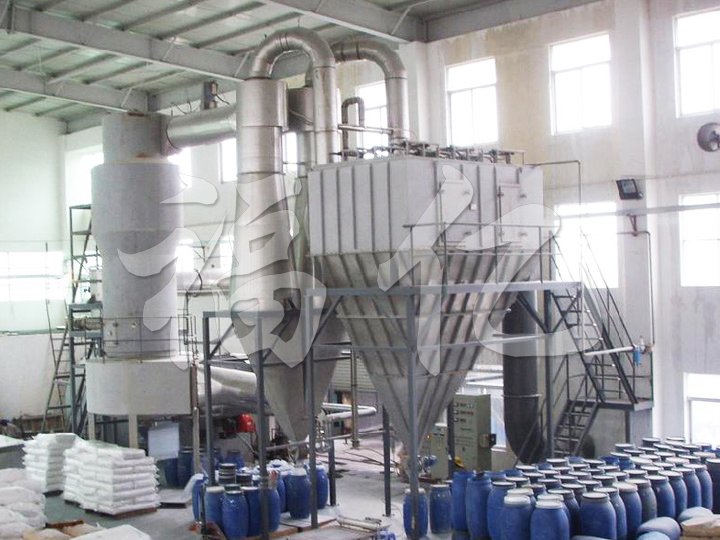

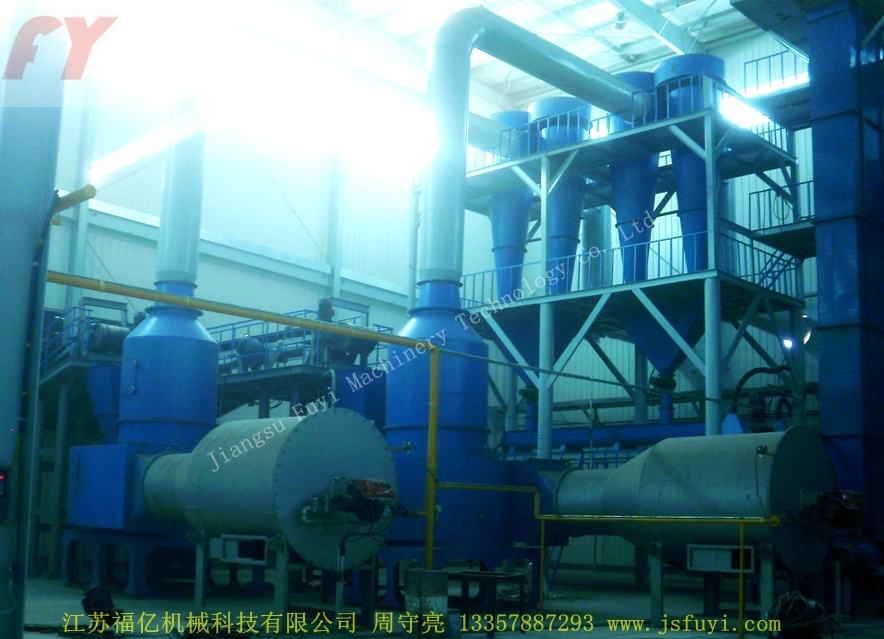

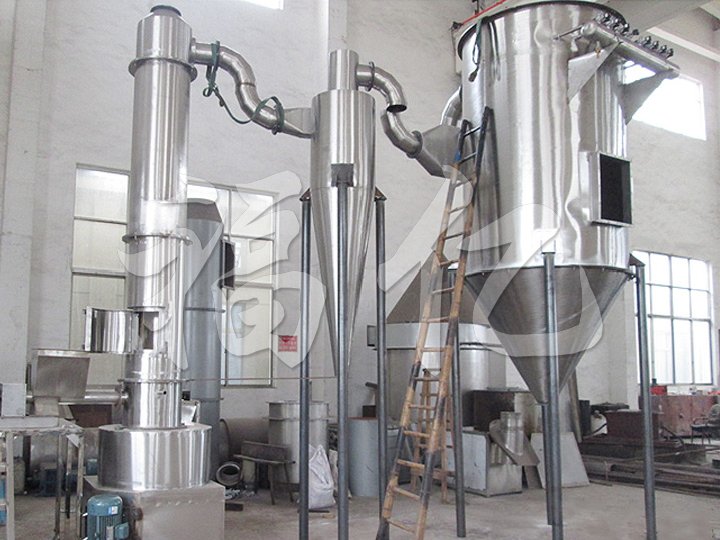

九. 客戶現場
