        氣力輸送系列

        產品名稱:發送罐上引方式輸送

        產品關鍵詞:
        產品簡介:發送罐上引方式輸送1. 原理: 物料裝入密閉的發送罐后,壓縮空氣由發送罐的頂部、底部流化板和增壓氣處進入,空氣通過透氣隔層,使物料強烈“沸騰”呈流態化。由于發送罐內壓力的作用,使流態化的物料經內置輸料管送出。2. 適用物料: 它具有輸送平穩、混合比高的特點,…

        產品詳情

        發送罐上引方式輸送

        1. 原理:

          物料裝入密閉的發送罐后,壓縮空氣由發送罐的頂部、底部流化板和增壓氣處進入,空氣通過透氣隔層,使物料強烈沸騰呈流態化。由于發送罐內壓力的作用,使流態化的物料經內置輸料管送出。

        2. 適用物料:

           它具有輸送平穩、混合比高的特點,廣泛用于較低比重的粉粒狀物料的輸送,如藥粉、水泥、煤灰、粘土粉、面粉、碳酸鈣、石灰石粉、碎豆皮粉、稻殼粉等。

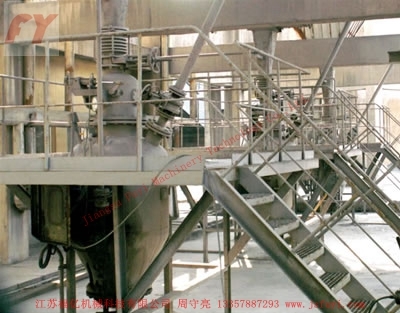

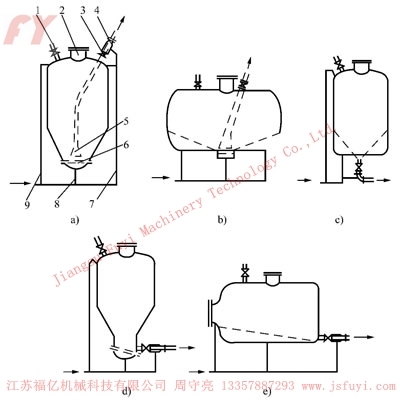

        沸騰式氣力輸送裝置可根據發送罐底部流化板的結構、材質、安裝位置來設計輸料管的出料方式。按發送罐上的出料位置,大致分上引式、和側引式。由于發送罐內物料的流化狀態不同會造成輸料管的不穩定性,輸送能力、混合比等參數也會發生相應變化。根據實驗表明,在輸送距離不長的情況下,采用上引式較好。輸送管鉛直上升高度應保持在5m以上,使物料從加速流動進入穩定流動。

        上引沸騰式發送罐,其流化板在發送罐的底部,輸料管下部擴口管安裝在流化板的上方適當位置,上端由發送罐的頂部垂直向上,增壓噴射器安裝在出口處的管道上。壓縮空氣共分三路進入:一路從發送罐的頂部處進氣,使器頂很快形成背壓,將物料向下推送;二路為主氣源從發送罐底部的進氣管進入流化板,并通過截止閥門調節風量;三路由進氣管進入增壓噴射器,進行二次補氣,補氣量的大小可調節控制料氣混合比。當發送罐內的壓力值達預先設定值時,輸料閥快速打開,高濃度的氣料混合流進入輸料管,順利地輸送出去。

        側引沸騰式發送罐,其流化板為傾斜布置,輸料管在發送罐的側面,物料沿著流化板的傾斜方向輸送,這種發送罐結構形式分立式和臥式兩種,臥式常用于散裝物料罐車。


         3. 上引式發送罐主要技術參數

        序號

        名稱

        規格及參數

        序號

        名稱

        規格及參數

        1

        發送罐容積/m3

        0.1-10.0

        5

        工作壓力/MPa

        0.1-0.4

        2

        輸送能力/t.h-1

        1-50

        6

        氣源壓力/MPa

        0.6

        3

        輸送距離/m

        1000

        7

        耗氣量/m3

        1-35

        4

        提升距離/m

        50

        8

        進料閥組合/

        2-3

        立式罐體錐角

        35-70°

        卸料點個數

        現場要求



         4. 上引式發送罐系列尺寸



        型號

        容積/m3

        D

        D1

        D2

        D3

        h

        h1

        B*B1

        CHP-1

        0.1

        500

        150

        40

        40

        1320

        100

        100*160

        CHP-2

        0.2

        600

        150

        40

        40

        1320

        100

        100*160

        CHP-4

        0.4

        800

        200

        60

        50

        1880

        100

        120*180

        CHP-6

        0.6

        1000

        200

        80

        65

        2030

        120

        120*180

        CHP-10

        1.0

        1000

        250

        80

        65

        2230

        120

        120*180

        CHP-20

        2.0

        1400

        250

        125

        80

        2690

        120

        160*220

        CHP-40

        4.0

        1800

        300

        150

        100

        3240

        150

        160*220
