        包裝碼垛系列
























					產品名稱：自動化裝車系統





				產品關鍵詞：



				產品簡介：自動化裝車系統設備布局：工作流程：    本自動化裝車系統，適用于造粒包裝完成后。由直線傳動龍門架、機械手、傳送帶等相關控制元件及控制系統構成。               人工將運載產品的貨車停到搬運指定區域。按系統啟動按鈕，傳送帶傳動，機械手到達預定位置。機械手抓取傳送帶…




















					產品詳情



	自動化裝車系統

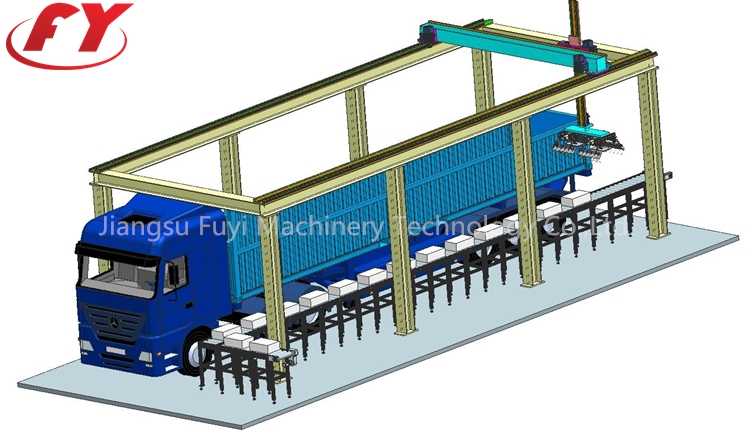

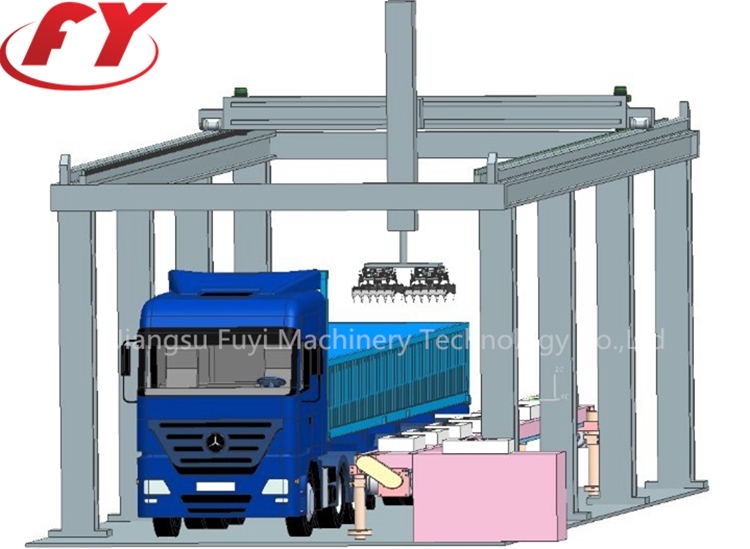

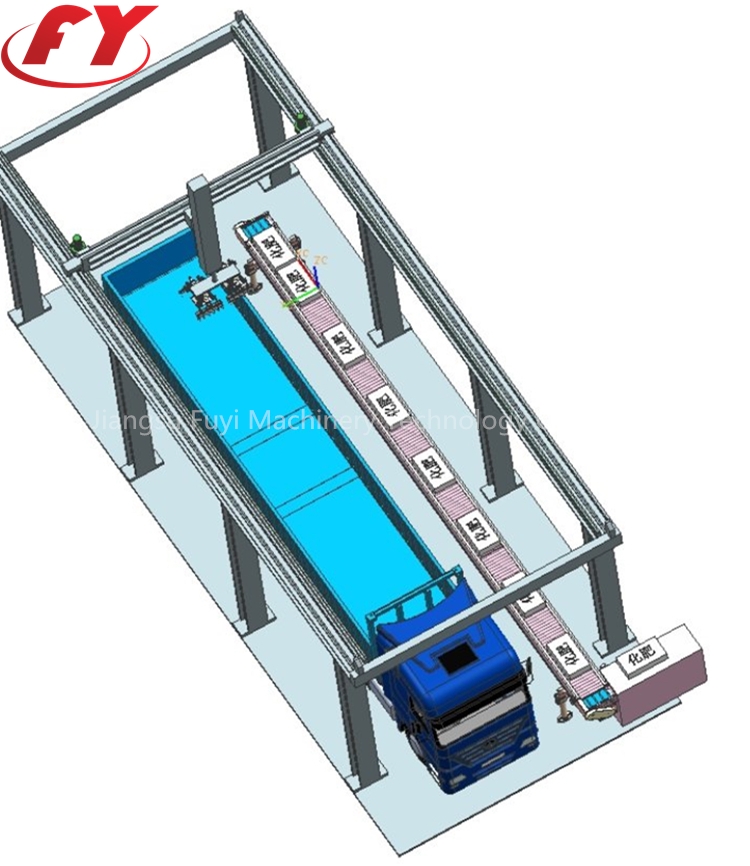

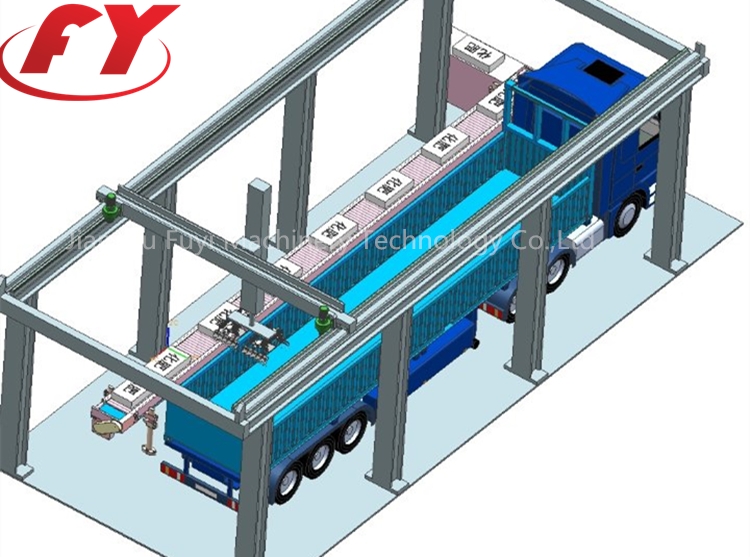

	設備布局：





































	工作流程：




	    本自動化裝車系統，適用于造粒包裝完成后。由直線傳動龍門架、機械手、傳送帶等相關控制元件及控制系統構成。               人工將運載產品的貨車停到搬運指定區域。按系統啟動按鈕，傳送帶傳動，機械手到達預定位置。機械手抓取傳送帶上的產品，抓取完成后，機械手自動運行至車廂區域進行碼垛。碼垛形態由碼垛功能包控制系統設置。此次碼垛完成后，機械手繼續運行至傳送帶抓取區域，進行下一次抓取。重復以上運行姿態，實現自動化裝車。









	運行節拍：










					車廂距離/M






					產品數量/袋






					傳送帶節拍






					抓取節拍






					軌跡節拍






					碼垛節拍






					返回節拍






					總結拍










					3M






					2






					3s






					2s






					5s






					2s






					5s






					17s










					5M






					2






					3s






					2s






					8s






					2s






					8s






					23s










					8M






					2






					3s






					2s






					11s






					2s






					11s






					29s










					11M






					2






					3s






					2s






					14s






					2s






					14s






					35s










					15M






					2






					3s






					2s






					17s






					2s






					17s






					41s










					備注






					1.以上節拍分為5種，根據車廂大小不同，所用節拍時長也就不同。










					2.此節拍為理論節拍，具體節拍以現場調試所定。

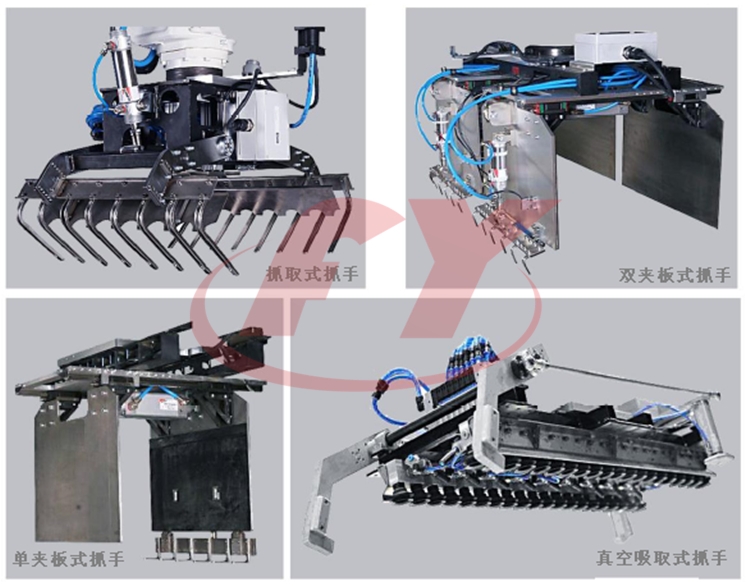

	機械手：











	解析：




	   本機械手，采用氣動夾持裝置，具有高速靈敏、夾持緊等特效。此自動化裝車系統，配置2臺機械手，更具有高效的生產節拍。從而降低成本、提高效率。











					傳送帶



					解析


					主要功能設備












						 此傳送帶為定制傳送帶，具備傳感起停，從而更高效的配合機械手來完成搬運等工作。








						1.直線傳動龍門架




						2.四軸傳動裝置




						3.機械手




						4.傳送帶 （2組）




						5.傳送帶控制系統




						6.整線控制系統




						7.機械組件




						8.電氣組件




						9.控制柜




						10.傳感器
