干燥設備系列

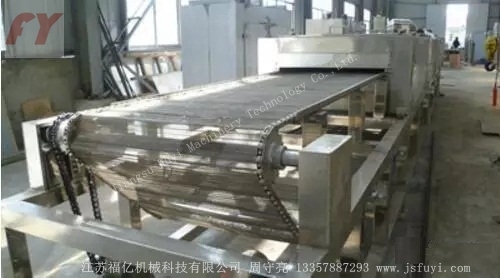

產品名稱：DWT系列帶式干燥機
產品詳情
|
概述: 帶式干燥機由若干個獨立的單元所組成,每個單元包括循環風機、加熱或熱源補給系統、獨立或者公用的新鮮空氣抽入系統和尾氣排出系統。因此，對于干燥介質數量、溫度、尾氣循環量等參數，可以獨立控制，從而保證帶機可操縱性強、適合大多數物料的干燥。 單層帶式干燥設備：被干燥物料由進料端經過加料裝置被均勻的分布在輸送帶上，輸送帶是由孔狀網制成，由電機經變速箱帶動，可以調速。干燥介質多為空氣，空氣用風機送如熱風爐內加熱，具有一定溫度的熱空氣被送入帶式干燥機內，經分布板由輸送帶上部垂直下吹，空氣流過干燥物料層時，物料中水分汽化，空氣增濕，溫度下降。部分濕空氣排出箱體，另部分則在循環風機吸入口前與熱風爐提供的新鮮熱空氣混合再行循環。為了使物料層脫水均勻，空氣繼下吹之后向上吹。^后物料干燥后由輸送帶排出。干燥室內通常被分隔成幾個單元，以便獨立控制運行參數，優化操作。 多層帶式干燥設備是單層帶式干燥設備縱向疊加在一起統一循環、統一排濕、統一加熱，多層帶式干燥設備適用于，產量較大或者烘干溫度較低烘干時間較長的物料。被干燥的濕物料從^上端加入，網帶承載物料運動到另一端是，自動落入第二層網帶，網帶相反的方向運動。 帶機干燥中的被干燥物料隨輸送帶移動時，物料顆粒間相對位置比較固定，具有基本相同的干燥時間，對干燥物料色澤變化或施含量均勻至關重要的某些干燥過程來說，帶機是非常適合的。此外，物料在帶機上受到的振動或者沖擊輕微，物料顆粒不易粉化破碎，因此也適用于干燥某些不允許破裂的物料（如食品）。
工作原理: 物料由加料器均勻地鋪在網帶上，網帶一般采用12-60目不銹鋼絲網，由傳動裝置拖動在干燥機內移動。干燥機由若干單元組成，每一單元熱風獨立循環，部分尾氣由專門排濕風機排出，廢氣由調節閥控制，熱氣由下往上或由上往下穿過鋪滿物料的網帶完成熱量與質量傳遞的進程，帶走物料水份。網帶緩慢移動，運行速度可根據物料溫度自由調節，干燥后的成品連續落入收料器中。上下循環單元根據用戶需要可靈活配備，單元數量亦可根據需要選取。
特點:
用途:
說明：以上參數僅供參考，干燥強度與物料特性，使用溫度等因素有關。 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
DW系列多層帶式干燥機是成批生產用的連續式干燥設備，用于透氣性較好的片狀、條狀、顆粒狀物料的干燥，對于脫水蔬菜、催化劑、中藥飲片等類含水率高、而物料溫度不允許高的物料尤為合適；該系列干燥機具有干燥速度快、蒸發強度高、產品質量好的優點， 對脫水濾餅類的膏狀物料， 需經造?；蛑瞥蓷l狀后方可干燥。
概述
DW系列多層帶式干燥機適用于大規模生產干燥速率較低的難干燥物料，設備結構緊湊，占地面積小，操作簡單，維護方便、運行穩定。可根據物料的干燥特性設計成不同的熱風循環干燥形式，是熱風循環烘箱的延伸和改進，廣泛應用于冶金助劑、化工、食品、包裝等領域。隨著企業技術進步，產品技術含量的提高，多層帶式干燥機已具備滿足大生產、多元化、集中控制、連續生產的能力。具有高效、節能、易于管理的優勢。
技術規格
型號
DW3-1.2-8
DW3-1.2-10
DW3-1.6-8
DW3-1.6-10
DW3-2-8
DW3-2-8
單元數
4×3
5×3
4×3
5×3
4×3
5×3
帶寬M
1.2
1.6
2
干燥段長M
8×3
10×3
8×3
10×3
8×3
10×3
鋪料厚mm
10-80
使用溫度℃
50-140
蒸汽壓力Mpa
0.2-0.8
蒸汽耗量KG/H
360-600
420-720
450-840
480-960
480-960
630-1350
換熱面積（㎡）
816
1020
056
1320
1344
1680
干燥強度KG水/H
150-450
220-550
240-600
280-750
280-750
350-900
風機數量
14
17
14
17
14
17
內機總功率
30.8
37.4
42
51
56
68
設備總功率KW
35.3
41.9
46.5
55.5
60.5
72.5
外形尺寸（長×寬×高）
9.77×2.2×4.5
11.77×2.2×4.5
9.77×2.6×4.7
11.77×2.6×4.7
9.77×3.06×4.9
11.77×3.06×4.9
重量KG
4800×3
5780×3
5400×3
6550×3
6350×3
7800×3
DDW型三層干燥機基本參數
型號
單位
DW3-1.2-8
DW3-1.2-10
DW3-1.6-8
DW3-1.6-10
DW3-2-8
DW3-2-10
帶寬
M
1.2
1.6
2
干燥段長
M
8
10
8
10
8
10
鋪料厚
MM
10-50
使用溫度
℃
50-120
蒸汽壓力
Mpa
0.2-0.5
水分蒸發量
Kg/h
80-220
100-320
90-300
120-380
130-400
180-500
耗用蒸汽
≤2kg蒸汽/蒸發1kg水（對于蔬菜及中藥飲片）
總功率
Kw
21.2
21.2
21.2
22.7
22.7
22.7
外形尺寸（長×寬×高）
M
11×1.6×2
12.5×1.6×2
11×2.0×2
12.5×2.0×2
11×2.4×2
12.5×2.4×2
重量
Kg
3000
4000
4400
4550
4300
6000
DDW型五層干燥機基本參數
型號
單位
DDW7-1.2-8
DDW7-1.2-10
DDW7-1.6-8
DDW7-1.6-10
DDW7-2-8
DDW7-2-10
帶寬
M
1.2
1.6
2
干燥段長
M
8
10
8
10
8
10
鋪料厚
MM
10-50
使用溫度
℃
50-120
蒸汽壓力
Mpa
0.2-0.5
水分蒸發量
Kg/h
120-300
160-400
150-375
190-475
200-500
240-600
耗用蒸汽
≤2kg蒸汽/蒸發1kg水（對于蔬菜及中藥飲片）
總功率
Kw
27
27
40.5
40.5
40.5
49
外形尺寸（長×寬×高）
M
11×1.6×3.5
12.5×1.6×3.5
11×2.0×3.5
12.5×2.0×3.5
11×2.4×3.5
12.5×2.4×3.5
重量
Kg
4800
5780
5400
6550
6350
7800
DDW型七層干燥機基本參數
型號
單位
DDW7-1.2-8
DDW7-1.2-10
DDW7-1.6-8
DDW7-1.6-10
DDW7-2-8
DDW7-2-10
帶寬
M
1.2
1.6
2
干燥段長
M
8
10
8
10
8
10
鋪料厚
MM
10-50
使用溫度
℃
50-120
蒸汽壓力
Mpa
0.2-0.5
水分蒸發量
Kg/h
120-300
160-400
150-375
190-475
200-500
240-600
耗用蒸汽
≤2kg蒸汽/蒸發1kg水（對于蔬菜及中藥飲片）
總功率
Kw
27
27
40.5
40.5
40.5
49
外形尺寸（長×寬×高）
M
11×1.6×3.5
12.5×1.6×3.5
11×2.0×3.5
12.5×2.0×3.5
11×2.4×3.5
12.5×2.4×3.5
重量
Kg
4800
5780
5400
6550
6350
7800
