        流程布置系列
























					產品名稱：DG系列流程圖





				產品關鍵詞：



				產品簡介：DG系列有造粒布置方案，具體我公司技術人員可根據用戶要求,做詳細設計。




















					產品詳情

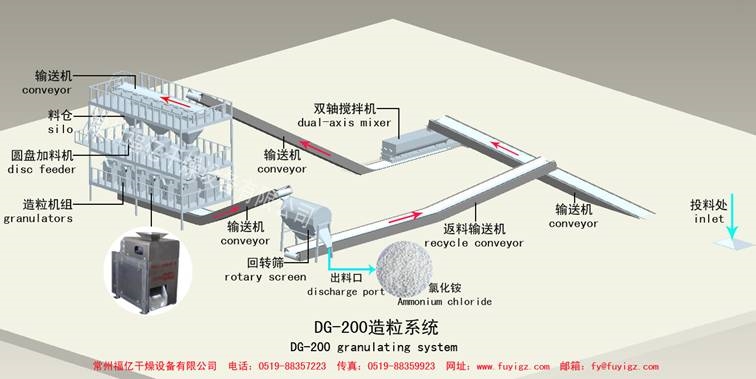

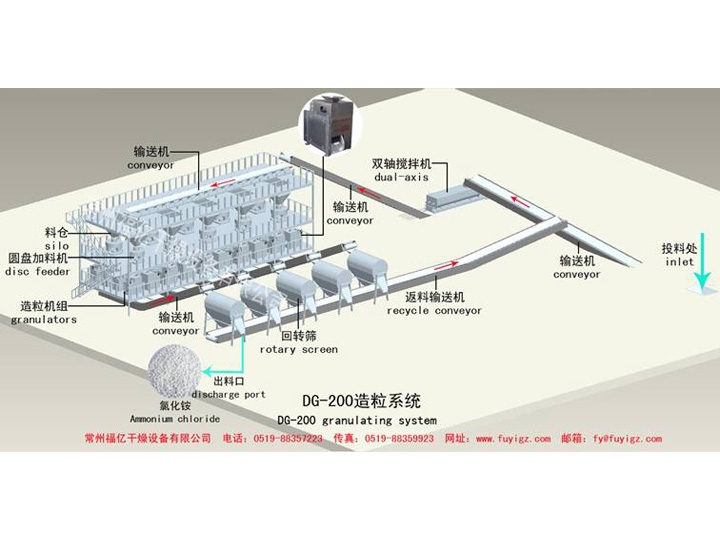

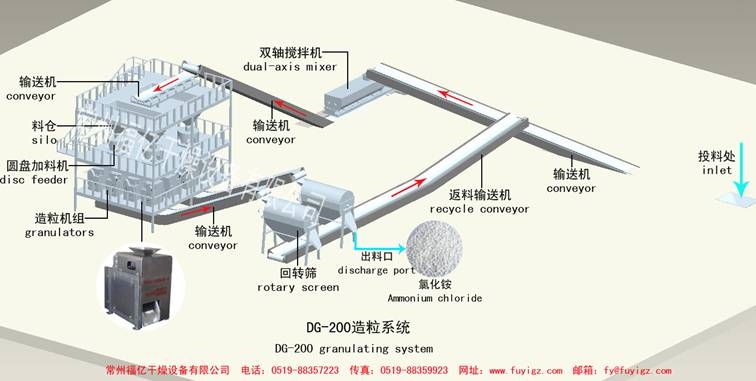

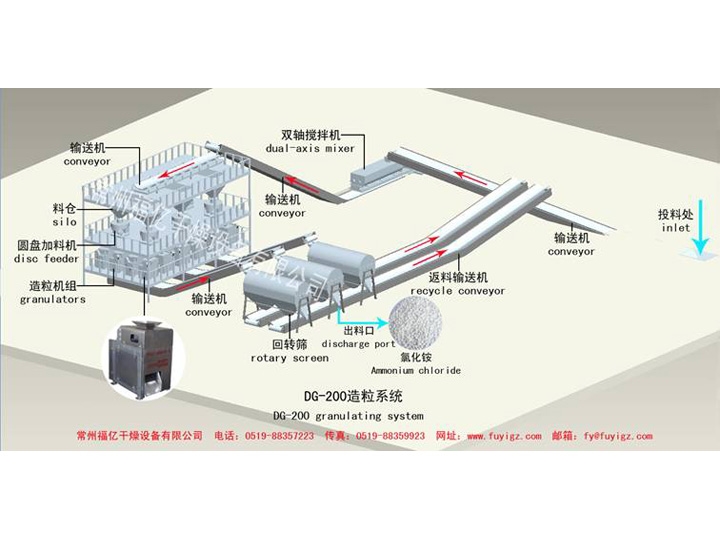

          以下說的是DG200型的造粒布置方案（一臺時產0.9~1.2噸/臺/小時.產量按氯化銨計算的.不同物料產量有所不同），DG系列還有DG350型時產更高,以下布置方案只供用戶參考,具體布置方案我公司技術人員可根據用戶要求,做詳細設計.

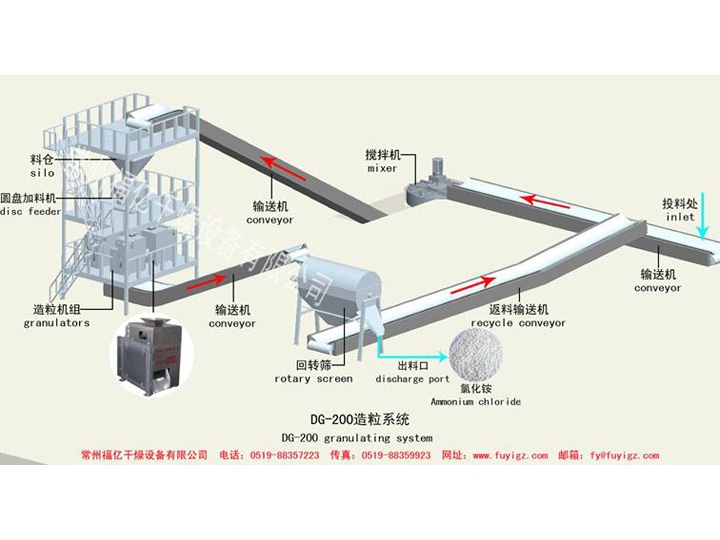

        1、DG200時產4噸方案成套設備















        序號




        名 稱




        規 格




        材 質




        數量




        備     注








        1




        攪拌機




        φ2200




        Q235




        1臺




        電機11KW








        2




        圓盤加料機









        Q235




        1臺




        電機1.5KW








        3




        造粒機DG200














        4臺




        電機15KW，主減速機采用硬齒面雙軸輸出








        4




        滾筒篩




        φ1.5×4




        Q235




        1臺




        電機2.2KW








        5




        輸送機









        Q235




        4條




        用戶現場制作








        6




        控制柜









        Q235




        1套




        整套造粒系統集中控制操作

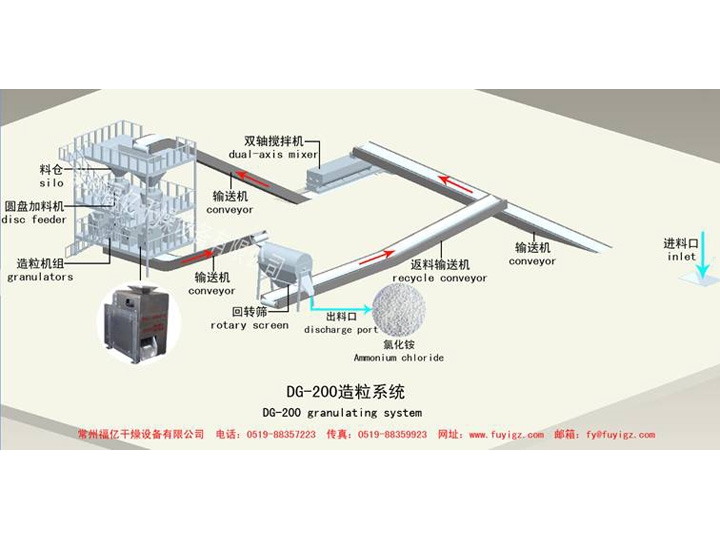

        2、DG200時產8噸方案成套設備













        序號




        名 稱




        規 格




        材 質




        數量




        備     注








        1




        雙軸攪拌機




        500型




        Q235




        1臺




        電機15KW








        2




        圓盤加料機









        Q235




        2臺




        電機1.5KW








        3




        造粒機DG200














        8臺




        電機15KW，主減速機采用硬齒面雙軸輸出








        4




        滾筒篩




        φ1.5×4




        Q235




        1臺




        電機2.2KW








        5




        輸送機









        Q235




        4條




        用戶現場制作








        6




        控制柜









        Q235




        1套




        整套造粒系統集中控制操作

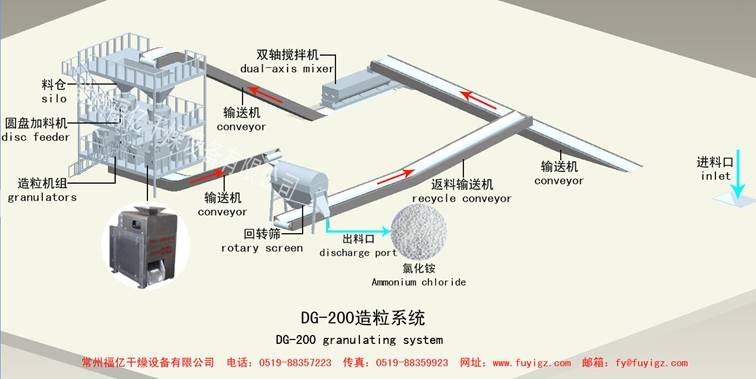

        3、DG200時產12噸方案成套設備












        序號




        名 稱




        規 格




        材 質




        數量




        備     注








        1




        雙軸攪拌機




        500型




        Q235




        1臺




        電機15KW








        2




        圓盤加料機









        Q235




        3臺




        電機1.5KW








        3




        造粒機DG200














        12臺




        電機15KW，主減速機采用硬齒面雙軸輸出








        4




        滾筒篩




        φ1.5×4




        Q235




        1臺




        電機2.2KW








        5




        輸送機









        Q235




        5條




        用戶現場制作








        6




        控制柜









        Q235




        1套




        整套造粒系統集中控制操作

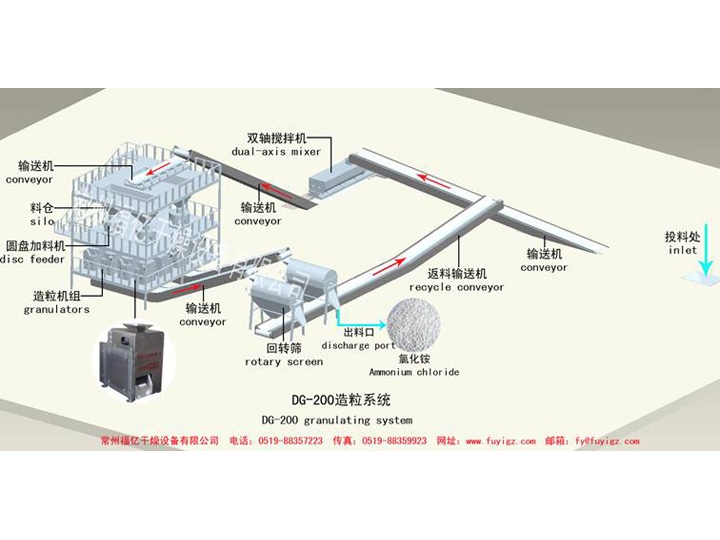

        4、DG200時產16噸方案成套設備












        序號




        名 稱




        規 格




        材 質




        數量




        備     注








        1




        雙軸攪拌機




        500型




        Q235




        1臺




        電機15KW








        2




        圓盤加料機









        Q235




        4臺




        電機1.5KW








        3




        造粒機DG200














        16臺




        電機15KW，主減速機采用硬齒面雙軸輸出








        4




        滾筒篩




        φ1.5×4




        Q235




        2臺




        電機2.2KW








        5




        輸送機









        Q235




        6條




        用戶現場制作








        6




        控制柜









        Q235




        1套




        整套造粒系統集中控制操作

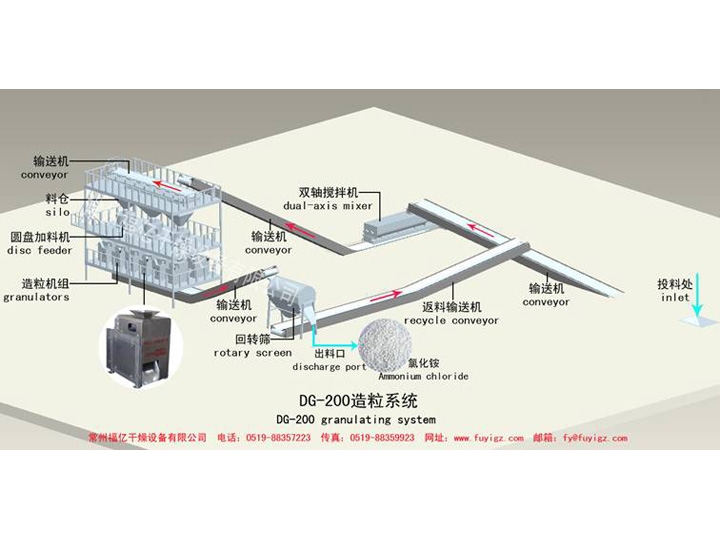

        5、DG200時產24噸方案成套設備












        序號




        名 稱




        規 格




        材 質




        數量




        備     注








        1




        雙軸攪拌機




        500型




        Q235




        1臺




        電機15KW








        2




        圓盤加料機









        Q235




        6臺




        電機1.5KW








        3




        造粒機DG200














        24臺




        電機15KW，主減速機采用硬齒面雙軸輸出








        4




        滾筒篩




        φ1.5×4




        Q235




        3臺




        電機2.2KW








        5




        輸送機









        Q235




        7條




        用戶現場制作








        6




        控制柜









        Q235




        1套




        整套造粒系統集中控制操作

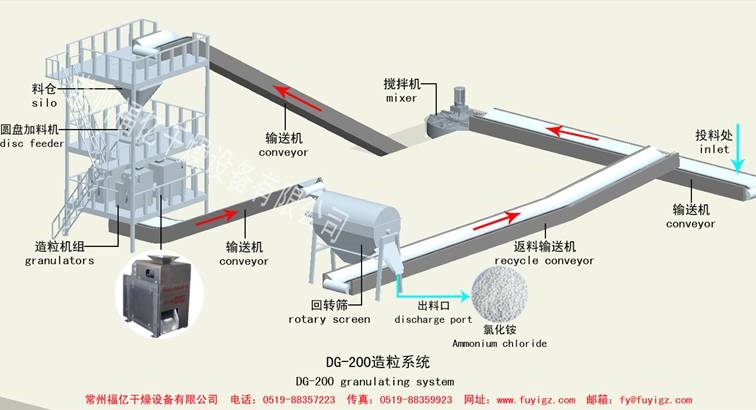

         6、DG200時產40噸方案成套設備














        序號




        名 稱




        規 格




        材 質




        數量




        備     注








        1




        雙軸攪拌機




        500型




        Q235




        1臺




        電機15KW








        2




        圓盤加料機









        Q235




        10臺




        電機1.5KW








        3




        造粒機DG200














        40臺




        電機15KW，主減速機采用硬齒面雙軸輸出








        4




        滾筒篩




        φ1.5×4




        Q235




        5臺




        電機2.2KW








        5




        輸送機









        Q235




        9條




        用戶現場制作








        6




        控制柜









        Q235




        1套




        整套造粒系統集中控制操作

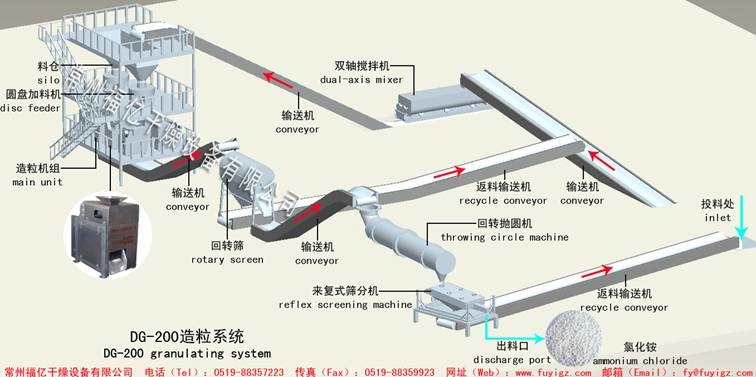

         7、也可添加拋圓篩分設備，使顆粒更光潔圓潤

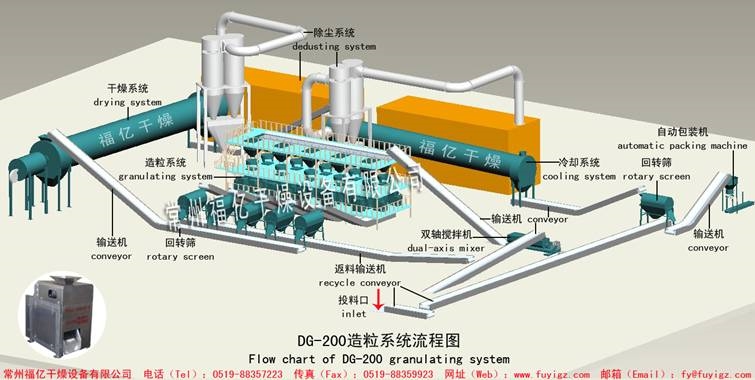

         8、如顆粒水分較大，需要干燥，可用如下流程：
